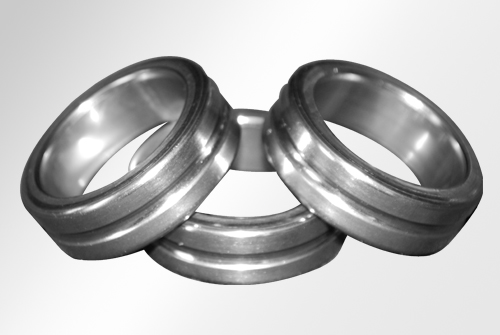

將fag軸承套圈淬火冷卻至室溫后，立即放置在低于室溫的環(huán)境下停留一定時間，取出置于室溫中，這種低于室溫的處理叫冷處理。軸承鋼冷處理常采用冷凍機和干冰酒精溶液。 　

1.冷處理的作用

精密軸承對尺寸穩(wěn)定性要求較高;套圈淬火(尤其是分級淬火)后，內(nèi)部組織仍保留較多的殘余奧氏體，這種殘余奧氏體是不穩(wěn)定的組織，在儲存和使用軸承過程中，會不斷地發(fā)生變化，從而改變軸承的精度。為此采用冷處理工藝，它能減少組織中的殘余奧氏體，稍微提高零件的硬度。

2.冷處理工藝

①淬火后在室溫停留：淬火后，一定要使套圈內(nèi)外均勻冷至室溫后進行冷處理，否則容易開裂，冷至室溫后馬上冷處理(一般不超過30min)，否則會中止奧氏體向馬氏體的轉(zhuǎn)變。

②冷處理溫度：冷處理的溫度主要根據(jù)鋼的馬氏體轉(zhuǎn)變終止溫度Mf，另外還要考慮冷處理對機械性能的影響及工藝性等因素。對于GCr15鋼，冷處理選用-70℃;精度要求不甚高的套圈或設(shè)備有限制時，冷處理溫度可選為-40～-70℃;超精密軸承，可在-70℃～-80℃之間進行冷處理。過冷的溫度影響軸承沖擊疲勞和接觸壽命。

③冷處理保溫：雖然大量馬氏體的轉(zhuǎn)變是在冷到一定溫度傾刻間完成的，但為使一批套圈表面與心部都均勻達到冷處理溫度，需要一定的保溫時間，一般為1～1.5h。

④冷處理后的回火:套圈冷處理后放在空氣中,其溫度緩慢升至室溫后及時進行回火。溫升不能太快，否則容易開裂;回火及時，否則套圈內(nèi)部較大的殘余應(yīng)力會導(dǎo)致套圈開裂，一般不超過2h。

安徽捷越傳動科技有限公司為客戶提供專業(yè)的技術(shù)服務(wù)支持，專注解決客戶在fag軸承、ina軸承使用時的日常保養(yǎng)、安裝與檢測等技術(shù)服務(wù)。專業(yè)品質(zhì)，用心服務(wù)，安徽捷越期待與您的合住與共贏。
