江蘇鶴林水泥向我公司購LGMS礦渣磨輥軸承F-564484.01.TR2  1套  F-564445.ZL 1套 ,此次安裝由廠設備處組織維修人員進行安裝，為保證F-564484.01.TR2軸承游隙安裝正確，特請舍弗勒工程師到現場指導。

一、先將F-564445.ZL的內圈用油加熱安裝到軸上

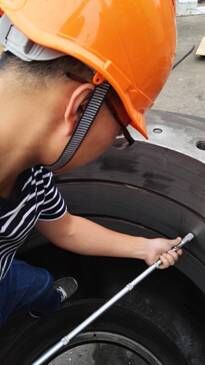

二、接下是安裝F-564456.ZL和F-564484.01.TR2外圈，安裝前歐陽對輪轂孔徑進行了尺寸的復檢。

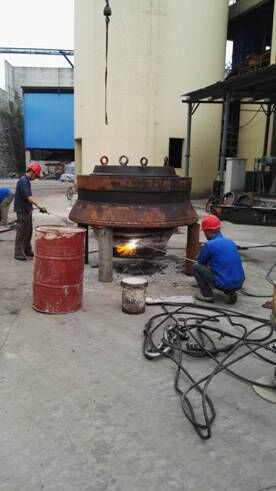

三、F-564445.ZL外圈進行干冰冷凍，讓外圈進行收縮、同時又輪轂進行火槍加熱到80度左左, 使其膨脹確保安裝順利。

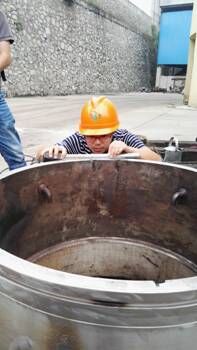

四、F-564445.ZL外圈安裝到位后，接下就是安裝軸承外圈襯套，安裝前歐陽對襯套端面的平面度進行檢查。

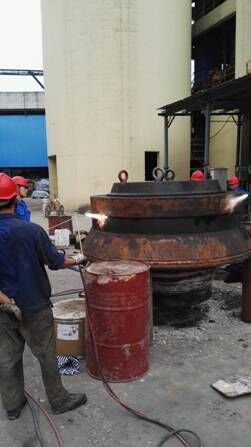

五、安裝襯套前需對輪轂上部位置進行火槍加熱至80度左右，將襯套裝入。再將干冰冷凍收縮F-564484.01.TR2的下外圈裝入，采用冷熱相加的方法主要考慮輪轂加熱溫度過高會出現變形。

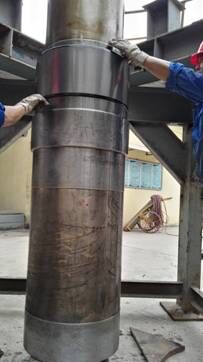

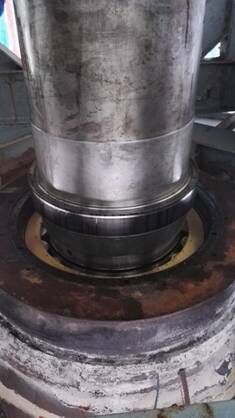

六、將輥軸裝入輪轂、使F-564445.ZL內外圈組合，然后將內襯套裝入軸上與軸承內圈接觸。

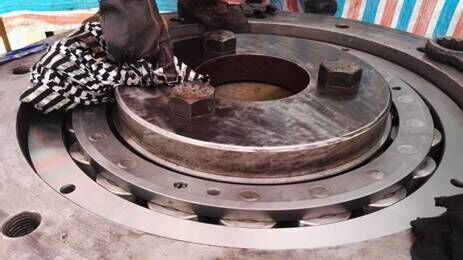

七、安裝F-564484.01.TR2內圈和隔圈、上外圈。內圈采用油浴加熱110度左右裝入軸上與下外圈組合，然后將隔圈放入輪轂與下外圈結合，再將冷凍過上外圈裝入輪轂與內圈組合，最后上緊軸承內、外圈壓蓋。

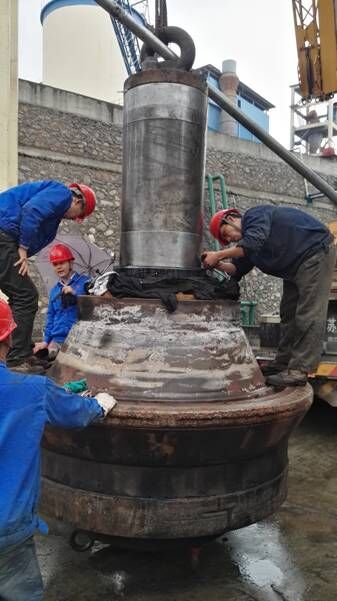

八、進行F-564484.01.TR2軸向游隙測量：方法采購磁性表座2個180度方向各放1個，做好測量點記號。測量前轉動輥軸幾圈使軸承充分復位，回到測量記號點將軸靜止，吊起輥軸看測量表指針變化，1個變化10絲、另個點變化17絲，地面不平磨輥放在地面軸有傾斜，造成2點讀數變化不一，平均值13.5絲，符合他們要求8-18絲范圍。此次安裝順利結束。
