目前國內骨料線裝車都是采用人工操作模式，工人工作勞動強度大，工作環境也較惡劣，另外，工人在生產的時候，主要靠自己的主觀感覺操作啟停，使設備進行重復動作，由于工人每次操作的速度和位置無法保持一致，啟停的相應動作狀況也不一致，作業比較繁瑣。

 骨料智能裝車自動控制系統主要實現以下目標：

 1、實現激光雷達實現對貨車車廂長度、寬度及高度的智能識別，電腦自動識別車型及該車的位置、最高允許裝載高度及裝載行程。

 2、地磅和雷達位置檢測器實現控制系統實時掃描貨車?yán)锏牧隙研?，?duì)料堆高度自動識別，自動完成放料方案。

 3、實現裝車系統的中控遠程控制操作，裝車系統接收來自中控的裝載量等信息，PLC計算出自動裝車所需的數據，然后自動完成作業定量并自動進行卸料作業。

 4、通過電鈴、屏幕等實時指導該車司機的裝車動作，完成整個裝車流程。

 智能裝車系統各機構的動作和管理由傳動與控制系統完成，是一種針對敞口卡車裝車設計制造的一種智能控制系統。主要由PC機 、激光雷達智能識別系統、可編程控制器(PLC)、各種檢測傳感器、電機及各種低壓電氣等構成。

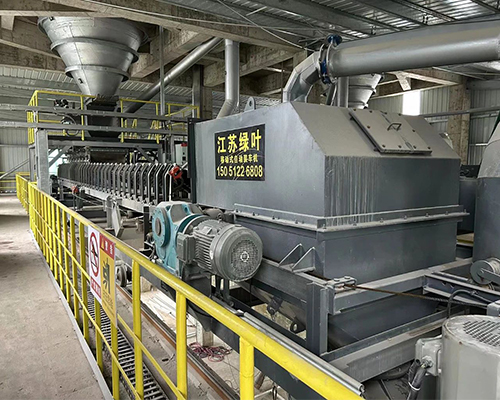

 移動式自動骨料裝車機：骨料裝車機由物料閥門（手動閘板閥、手動棒閥+電動扇形閥）、皮帶機、移動小車及骨料散裝機組成。

 自動裝車控制柜：包含可編程控制器、控制元器件、控制電路等?？删幊炭刂破魇亲詣?dòng)裝車系統的核心，包含數據采集處理、控制算法計算、控制輸出等核心功能。

 自動裝車傳感器系統：包含雷達位置檢測器、拉繩傳感器等多種高精度傳感裝置，用于完成裝車高度的測量及精度控制。

 電鈴、屏幕提示系統：電鈴和屏幕提示系統是人機交互媒介，用于向使用人員提示裝車進度、錯誤及故障信息等。

 按鈕盒：用于一鍵啟動自動裝車系統以及出現故障后緊急停止自動裝車系統。

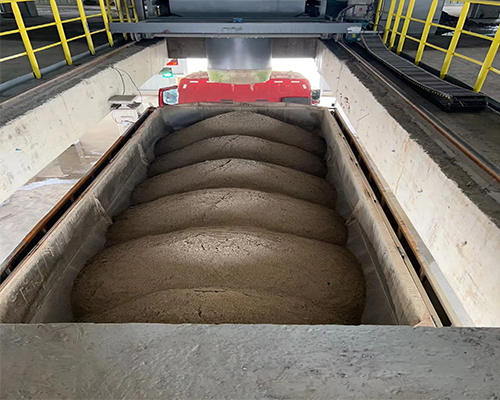

 自動裝車系統：車輛進筒倉并停車到位后，司機確定位置停好后，按下自動啟動按鈕，激光雷達掃描車輛信息，PLC根據掃描得到的數據控制移動到初始放料位置，下料口下降，通過下料口上下的的傳感器判斷下料口到達初始裝料位置，除塵風機啟動，下料閥打開，開始給料，系統根據實時的裝車重量提升料口。當?shù)谝欢蜒b料高度達到，行走機開始水平移動布料裝車，達到設定量，自動停止，骨料裝車機回到初始位置，電鈴響起和屏幕顯示提示司機將車輛駛離裝車區。
