輥壓機(jī)以其增產(chǎn)、節(jié)能、降耗的特點(diǎn)被公認(rèn)為目前最佳破碎粉磨設(shè)備。輥面壽命是直接影響到設(shè)備的運(yùn)轉(zhuǎn)率、運(yùn)行成本等重要指標(biāo)的關(guān)鍵因素。在水泥行業(yè)利潤(rùn)、銷量下滑的形勢(shì)下，如何在保證輥面長(zhǎng)期穩(wěn)定可靠使用的前提下，降低輥面的使用成本，更是成為業(yè)內(nèi)人士重點(diǎn)關(guān)注的焦點(diǎn)。

從輥壓機(jī)在行業(yè)內(nèi)使用情況看，目前在使用的輥壓機(jī)輥面大部分為堆焊輥、柱釘輥。在堆焊輥和柱釘輥的使用過(guò)程中，各自存在不同的缺陷，造成輥面使用成本居高不下，甚至對(duì)正常生產(chǎn)造成不利影響。所以，兼顧輥面壽命和使用經(jīng)濟(jì)性，是判定輥面產(chǎn)品優(yōu)劣的決定性指標(biāo)。

堆焊輥

1、基體為鍛造普通合金鋼（42CrMo或35CrMo），在基體表面堆焊過(guò)渡層、硬化層和花紋層，新輥堆焊總厚度一般在20mm。

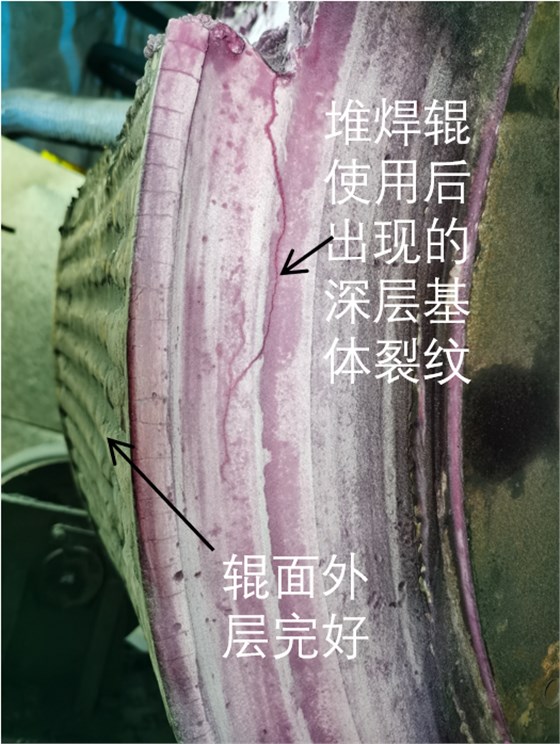

2、由于基體抗壓強(qiáng)度低，長(zhǎng)期使用易產(chǎn)生疲勞裂紋，一般使用2年后會(huì)出現(xiàn)“空殼”、“表面起坑”、大面積掉塊等現(xiàn)象。

3、隨著堆焊輥使用時(shí)間的增加，疲勞裂紋不斷向內(nèi)延伸，每年維護(hù)時(shí)對(duì)基體的刨削深度也不斷增加，焊絲用量逐次上升，維護(hù)費(fèi)用不斷升高，直至輥面失去維修價(jià)值報(bào)廢。

4、受焊接工藝限制，現(xiàn)場(chǎng)維護(hù)難度和焊接量大，修復(fù)質(zhì)量不穩(wěn)定，容易出現(xiàn)空殼、脫落、掉塊等現(xiàn)象。離線修復(fù)質(zhì)量更佳，但修復(fù)周期和修復(fù)費(fèi)用都遠(yuǎn)遠(yuǎn)大于現(xiàn)場(chǎng)修復(fù)。

5、由于現(xiàn)場(chǎng)維護(hù)時(shí)無(wú)法保證清除所有疲勞裂紋，加之現(xiàn)場(chǎng)工藝條件所限，每次維護(hù)后，輥面壽命都會(huì)發(fā)生衰減，維護(hù)頻次逐年升高。

6、按現(xiàn)場(chǎng)輥壓實(shí)際機(jī)運(yùn)轉(zhuǎn)率60%~70%來(lái)計(jì)算，全新堆焊輥一般使用在5年左右就會(huì)失去維修價(jià)值，需要更換新輥套。

自保護(hù)超耐磨合金輥面

1/5
